產品名稱： 60kW新能源汽車電機對拖試驗臺
產品分類：汽車廠實驗室
公司名稱：煙臺光宇汽車設備科技有限公司
聯系方式： 0535-6778072

產品詳情

性能概述
　　本綜合測功機試驗臺系統（以下簡稱系統）設計原則是，滿足提供200N.m恒轉矩，高轉速7500rpm電機試驗，系統配置滿足新能源汽車電機試驗要求。
　　系統設計試驗工位1個，同時僅進行1臺電機試驗；
　　系統采取先進的四象限ASD深弱磁永磁同步電機驅動器作為負載控制器，負載能量回收采用交流母線回饋的模式，利用ASD的逆變裝置控制負載電機完成加載及負載的調節。整個試驗系統含ASD控制系統和計算機控制的測量系統、PLC控制系統等，系統技術先進、可靠性高、準確度高、重復性好，屬于節能型試驗系統，具有優良的性價比。

本系統基本實現自動化測試，可大幅降低試驗人員在試驗過程的繁鎖操作。

技術參數

序號	測量參數名	測量范圍	測量精	控制精度	備注
1	電力測功機轉速	0~7500r/min	±1rpm	±1r/min
2	電力測功機轉矩	0~200N.m	±0.5%FS	±0.5%FS
3	輸出直流電壓	48~600VDC	±0.5%FS
4	輸出直流電流	0~	±0.5%FS
5	電機輸入功率	0~60kW 最大120KW	計算值	±0.5％
6	電機輸出功率		計算值	±0.5％	轉速轉矩
7	電機效率		計算值

試驗項目
a）溫升試驗；
b）扭矩轉速特性試驗；
c）電機及其電機控制器整體效率特性試驗；
d）電機及其電機控制器再生能量回饋特性試驗；
e）電機最高轉速試驗；
f）電機及其電機控制器過載能力試驗；
g）額定功率試驗；
h）堵轉實驗；
i）電機及其電機控制器整車臺架匹配標定試驗。
j) 電機耐久性試驗

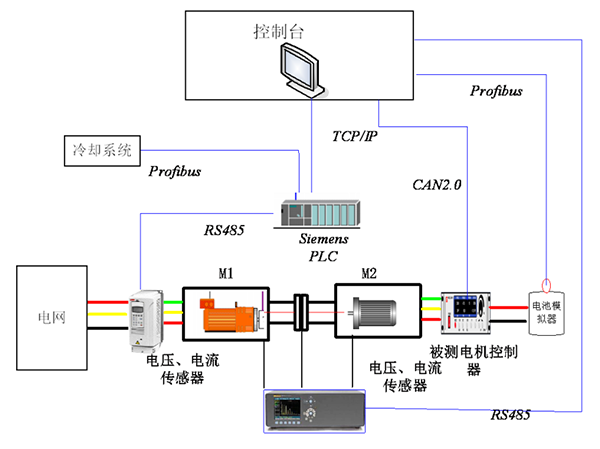

試驗系統原理圖

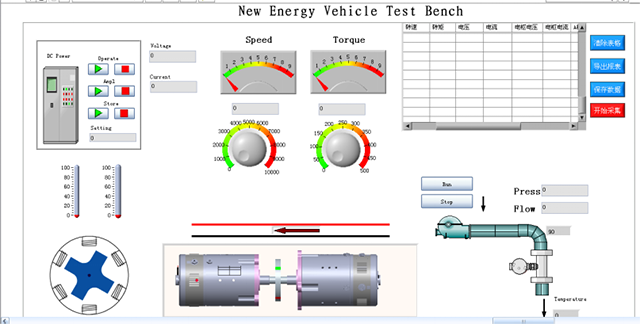

檢測系統主界面
